Von der CAD-Datei zum XXL-Exponat: So läuft ein großformatiges 3D-Druck-Projekt ab

Schritt 1: Die Idee und der Einsatzzweck

Am Anfang steht nicht die Maschine. Am Anfang steht die Frage: Was soll das Objekt leisten?

Soll es ein Produkt erklären?
Soll es Aufmerksamkeit erzeugen?
Soll es eine Marke sichtbar machen?
Soll es fotografiert und geteilt werden?
Soll es draußen stehen?
Soll es transportierbar sein?
Soll es mehrfach aufgebaut werden?
Soll es technisch exakt oder eher emotional wirken?

Diese Fragen sind entscheidend, weil sie den gesamten weiteren Prozess beeinflussen. Ein Messeexponat hat andere Anforderungen als eine POS-Figur. Ein technisches Anschauungsmodell muss anders geplant werden als eine Eventskulptur. Ein Outdoor-Objekt braucht andere Überlegungen als ein reines Innenraumexponat.

Deshalb beginnt ein gutes XXL-3D-Druck-Projekt nicht mit der Frage: „Wie groß können wir drucken?“
Sondern mit der Frage: Was soll am Ende entstehen und wo soll es eingesetzt werden?

Erst wenn Ziel, Einsatzort, Größe, Wirkung, Zeitplan und gewünschtes Finish klar sind, lässt sich die digitale Umsetzung sinnvoll planen.

Schritt 2: Datenprüfung und Machbarkeitsanalyse

Die digitale Datei ist die Grundlage des Projekts. Häufig liegt sie als CAD-Modell, 3D-Scan, STL-Datei, STEP-Datei oder digital modellierter Entwurf vor.

Doch nicht jede Datei, die am Bildschirm gut aussieht, ist automatisch für den großformatigen 3D-Druck geeignet. Deshalb ist die Datenprüfung ein wichtiger erster Schritt.

Dabei geht es unter anderem um folgende Fragen:

• Ist das Modell geschlossen und druckbar?
• Gibt es fehlerhafte Flächen, Löcher oder Überschneidungen?
• Sind Wandstärken ausreichend?
• Müssen Details verstärkt oder vereinfacht werden?
• Ist die gewünschte Größe realistisch?
• Wie lässt sich das Objekt sinnvoll segmentieren?
• Welche Bereiche sind später sichtbar?
• Welche Oberflächen benötigen ein besonders hochwertiges Finish?
• Welche Anforderungen ergeben sich aus Transport, Montage und Einsatzort?

Gerade bei XXL-Objekten ist diese Prüfung besonders wichtig. Denn kleine Probleme in der Datei können bei großen Dimensionen erhebliche Auswirkungen haben.

Ein dünnes Detail, das am Bildschirm unauffällig wirkt, kann im großen Maßstab instabil werden. Eine komplexe Form, die digital beeindruckend aussieht, muss später auch gefertigt, transportiert und montiert werden können.

Die Datenprüfung sorgt dafür, dass aus einer guten Idee ein realistisch umsetzbares Projekt wird.

Schritt 3: Anpassung des 3D-Modells

Nach der Prüfung folgt häufig die Anpassung des 3D-Modells. Dieser Schritt ist besonders wichtig, weil ein Modell, das für Visualisierung, Konstruktion oder Animation erstellt wurde, nicht automatisch für den großformatigen 3D-Druck optimiert ist.

Je nach Projekt kann es notwendig sein, das Modell zu:

• reparieren,
• vereinfachen,
• verstärken,
• skalieren,
• glätten,
• in druckbare Bauteile aufzuteilen,
• für spätere Montage vorzubereiten,
• für Lackierung und Finish anzupassen,
• für Transport und Aufbau zu optimieren.

Ein technisches CAD-Modell kann beispielsweise Details enthalten, die für den späteren Messeauftritt gar nicht nötig sind. Gleichzeitig müssen bestimmte Bereiche vielleicht vergrößert oder hervorgehoben werden, damit das Exponat verständlich wirkt.

Bei einer Figur oder einem Maskottchen kann es darum gehen, Haltung, Proportionen oder Oberflächen so anzupassen, dass das Objekt im großen Maßstab überzeugend aussieht.

Bei einem Outdoor-Objekt können Stabilität, Befestigungspunkte und Unterkonstruktion eine größere Rolle spielen.

Die Modellanpassung ist deshalb kein bloßer technischer Zwischenschritt. Sie entscheidet darüber, ob das spätere Objekt nicht nur druckbar, sondern auch sinnvoll einsetzbar ist.

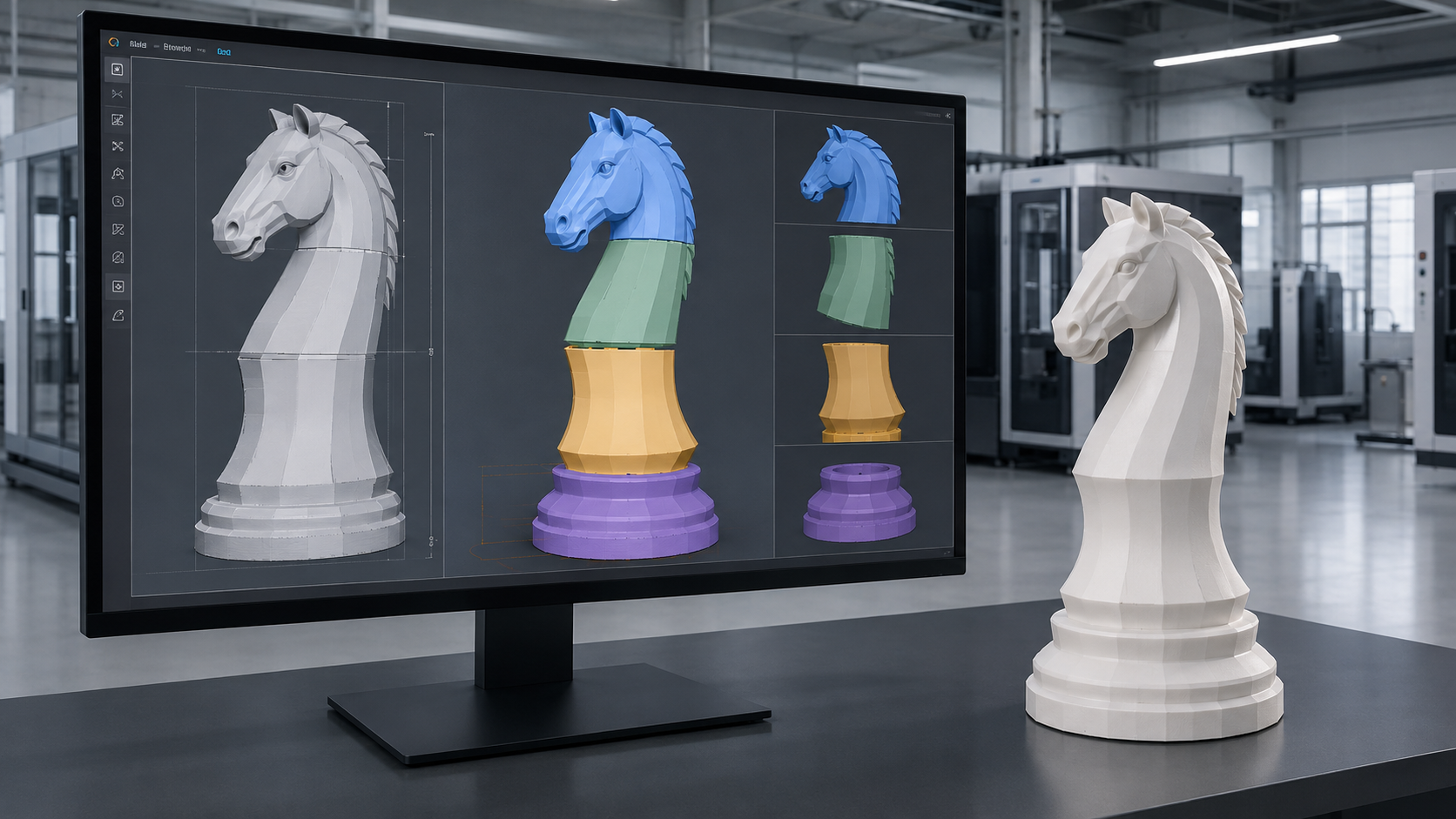

Schritt 4: Segmentierung des XXL-Objekts

Großformatiger 3D-Druck bedeutet nicht zwangsläufig, dass ein Objekt in einem Stück entsteht. Bei sehr großen Exponaten ist es oft sinnvoll oder notwendig, das Modell in mehrere Segmente aufzuteilen.

Diese Segmentierung wird digital geplant. Dabei wird festgelegt, wo das Objekt getrennt wird, wie die einzelnen Bauteile später gedruckt, gefügt und nachbearbeitet werden und wie die Übergänge möglichst unauffällig bleiben.

Die Segmentierung beeinflusst mehrere wichtige Punkte:

• Druckbarkeit,
• Stabilität,
• Materialeinsatz,
• Druckzeit,
• Transport,
• Montage,
• Oberflächenqualität,
• Sichtbarkeit der Fugen,
• spätere Reparatur- oder Austauschmöglichkeiten.

Ein gutes Segmentierungskonzept berücksichtigt also nicht nur die maximale Baugröße des Druckers. Es berücksichtigt auch den späteren Einsatz.

Ein Messeobjekt muss vielleicht durch Türen, in einen Transporter oder auf einen Messestand passen. Eine Werbefigur muss standsicher montiert werden. Ein technisches Modell soll eventuell von zwei Personen bewegt werden können. Ein Eventobjekt muss möglicherweise mehrfach auf- und abgebaut werden.

Die Segmentierung macht XXL-Objekte planbar, transportierbar und einsatzfähig.

Schritt 5: Materialwahl und technische Planung

Das passende Material hängt stark vom Projekt ab. Soll das Objekt innen oder außen eingesetzt werden? Muss es besonders stabil sein? Wird es nur einmal verwendet oder mehrfach transportiert? Soll es lackiert werden? Gibt es besondere Anforderungen an Gewicht, Belastbarkeit oder Oberfläche?

Im großformatigen Kunststoff-3D-Druck kommen je nach Anwendung unterschiedliche Materialien zum Einsatz. Wichtig ist nicht nur die Frage, welches Material gedruckt werden kann, sondern welches Material zum Einsatzzweck passt.

Bei der technischen Planung geht es außerdem um:

• Wandstärken,
• Bauteilorientierung,
• Stützstrukturen,
• Verbindungsstellen,
• Klebeflächen,
• mögliche Verstärkungen,
• Befestigungspunkte,
• Sockel oder Unterkonstruktionen,
• Integration von Zusatzteilen,
• Oberflächenanforderungen.

Gerade bei repräsentativen Exponaten muss das Objekt am Ende nicht nur stehen, sondern auch wirken. Es soll stabil, hochwertig und sauber verarbeitet sein.

Deshalb wird die spätere Nachbearbeitung bereits in der technischen Planung mitgedacht.

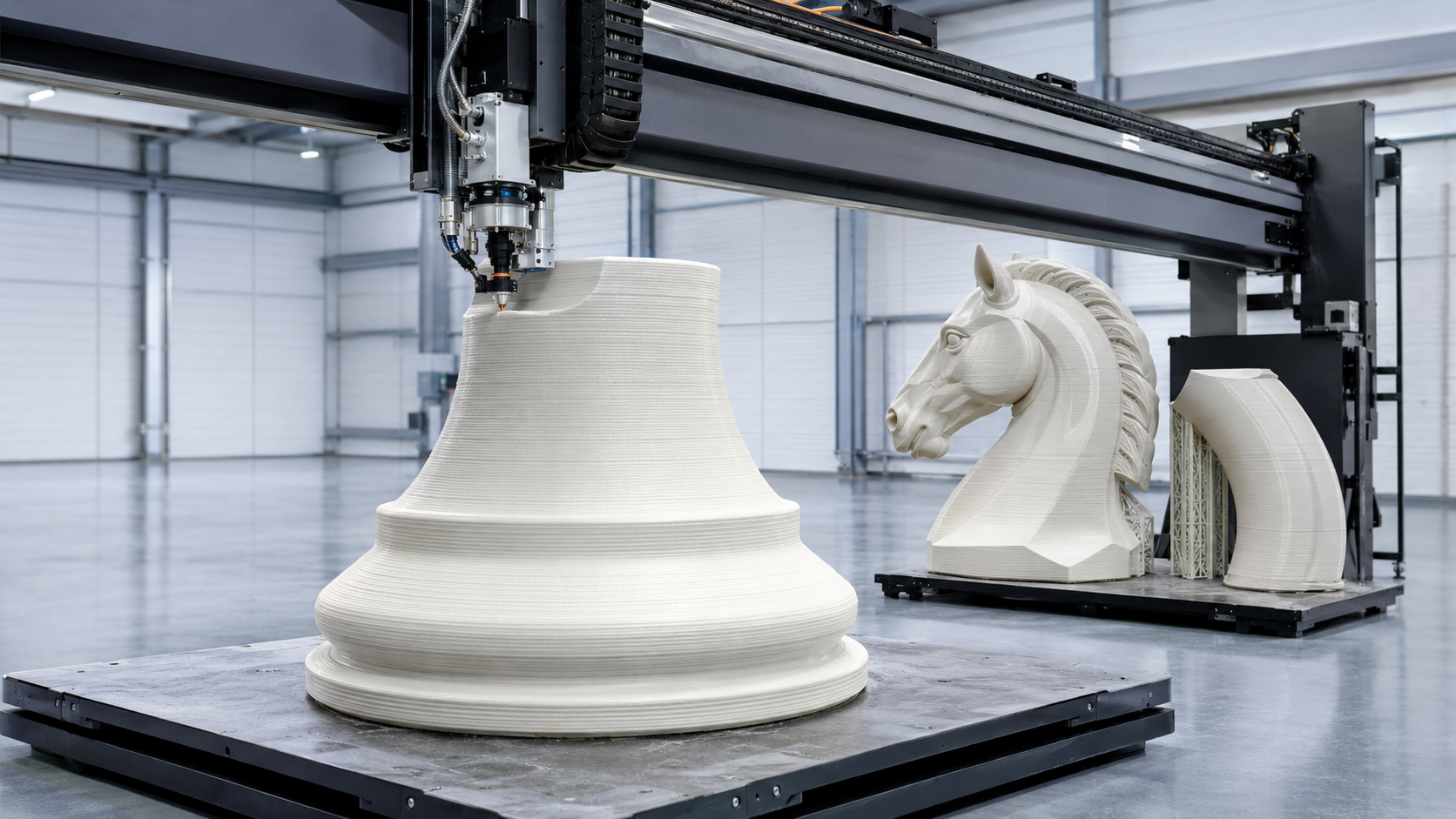

Schritt 6: Fertigung im großformatigen 3D-Druck

Wenn die Daten vorbereitet, angepasst und freigegeben sind, beginnt die Fertigung. Das Objekt oder die einzelnen Segmente werden im großformatigen 3D-Druck hergestellt.

Dabei entsteht Schicht für Schicht die spätere Grundform des Exponats.

Der große Vorteil: Auch komplexe Geometrien können direkt aus dem digitalen Modell gefertigt werden. Organische Formen, technische Konturen, Produktvergrößerungen oder individuelle Figuren lassen sich so effizient umsetzen.

Während der Fertigung geht es nicht nur darum, dass das Bauteil entsteht. Es geht auch darum, dass es später sinnvoll weiterverarbeitet werden kann. Druckausrichtung, Bauteilteilung, Oberflächenverlauf und Stabilität beeinflussen die nächsten Schritte.

Nach dem Druck liegt zunächst ein Rohteil vor. Dieses Rohteil bildet die Grundlage für das spätere hochwertige Exponat.

Schritt 7: Fügen, Kleben und Zusammenbau

Bei segmentierten XXL-Objekten werden die einzelnen Druckteile nach der Fertigung zusammengefügt. Je nach Projekt kommen geeignete Klebstoffe, Verbindungstechniken, Verstärkungen oder mechanische Elemente zum Einsatz.

Dieser Schritt erfordert Genauigkeit. Die einzelnen Segmente müssen sauber zueinander passen, stabil verbunden werden und so vorbereitet sein, dass die Übergänge später möglichst unsichtbar werden.

Gerade bei großen Figuren, Exponaten oder technischen Modellen entscheidet dieser Arbeitsschritt über die spätere Gesamtwirkung.

Ein schlecht gefügtes Objekt wirkt unruhig. Ein sauber gefügtes Objekt wirkt wie aus einem Guss.

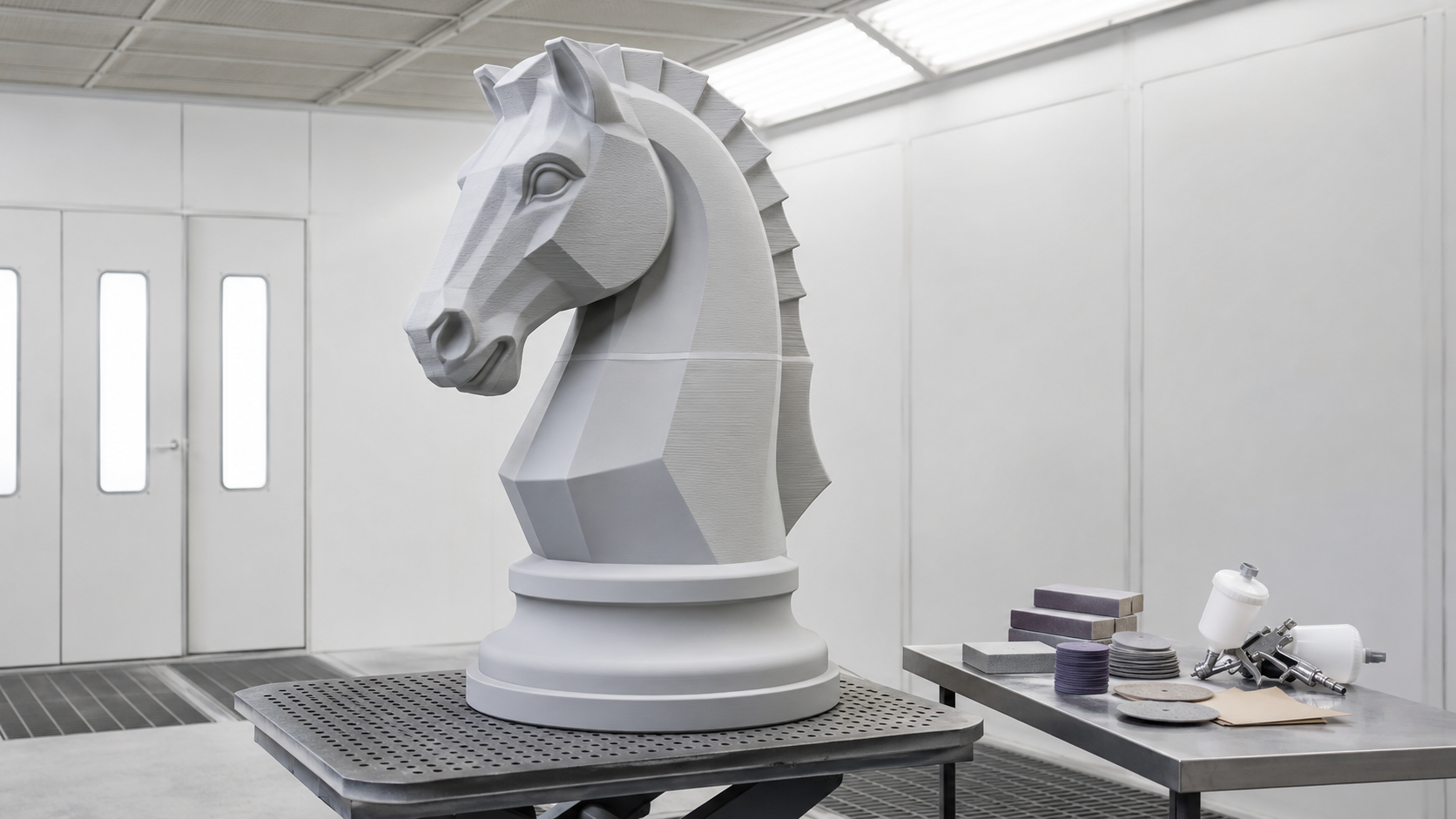

Schritt 8: Schleifen, Spachteln und Grundieren

Nach dem Fügen beginnt die Oberflächenbearbeitung. Dieser Schritt ist besonders wichtig, weil er aus einem technischen Rohteil ein repräsentatives Objekt macht.

Je nach gewünschter Oberfläche werden Übergänge verschliffen, Unebenheiten gespachtelt und Flächen vorbereitet. Anschließend wird grundiert, damit die spätere Lackierung sauber haftet und gleichmäßig wirkt.

Dieser Arbeitsschritt ist oft zeitintensiv, aber entscheidend für die Qualität.

Denn gerade bei Messeexponaten, Werbefiguren oder Markenobjekten zählt nicht nur die Form. Es zählt die Oberfläche. Besucher sehen später nicht den Druckprozess, die Dateiaufbereitung oder die Segmentierung. Sie sehen das fertige Objekt.

Und genau deshalb ist die Nachbearbeitung ein zentraler Teil des großformatigen 3D-Drucks

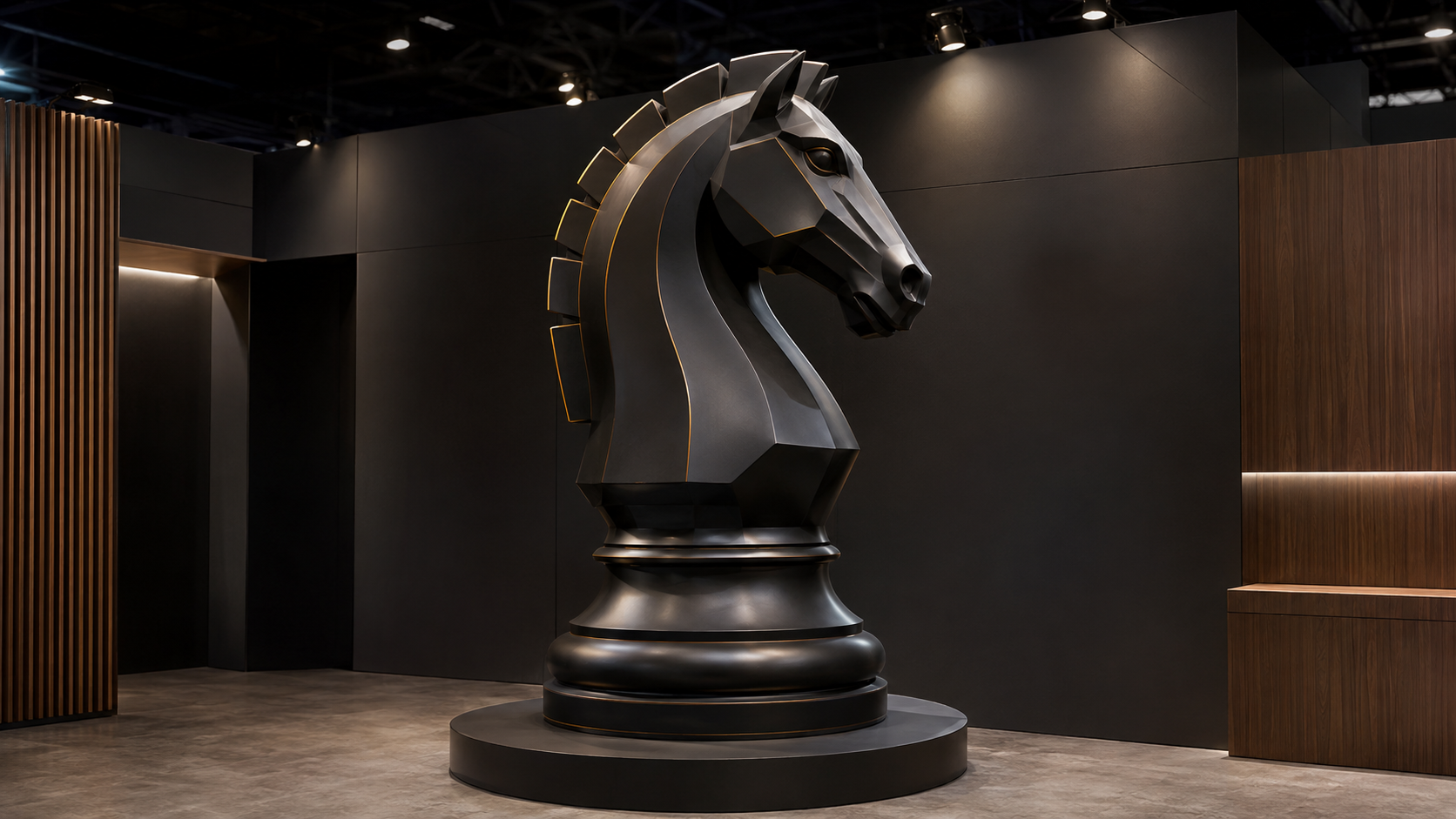

Schritt 9: Lackierung und Finish

Die Lackierung gibt dem Objekt seine finale Wirkung. Sie entscheidet darüber, ob ein Exponat technisch, realistisch, hochwertig, verspielt, markengerecht oder spektakulär erscheint.

Je nach Projekt können unterschiedliche Lackier- und Finish-Techniken zum Einsatz kommen:

• einfarbige Lackierung,
• mehrfarbige Lackierung,
• Airbrush,
• matte oder glänzende Oberflächen,
• Metallic-Effekte,
• Stein-, Holz- oder Metalloptiken,
• Corporate-Design-Farben,
• realistische Details,
• Schutzlacke,
• Effektlackierungen.

Gerade bei Markenobjekten ist die Lackierung besonders wichtig. Farben müssen zum Corporate Design passen. Figuren sollen wiedererkennbar sein. Produktmodelle müssen glaubwürdig wirken. Technische Exponate sollen sauber, präzise und hochwertig erscheinen.

Das Finish ist deshalb nicht bloß Dekoration. Es ist Teil der Markenwirkung.

Schritt 10: Montage, Transport und Einsatz

Ein XXL-Exponat ist erst dann wirklich fertig, wenn es auch am gewünschten Ort eingesetzt werden kann.

Deshalb werden Transport, Montage und Aufbau nicht erst am Ende betrachtet, sondern möglichst früh mitgeplant. Große Objekte müssen durch Türen passen, sicher verpackt werden, auf Messeständen positioniert werden können und je nach Einsatzort bestimmte Anforderungen erfüllen.

Mögliche Fragen sind:

• Wird das Objekt vormontiert oder in Teilen geliefert?
• Wie schwer dürfen einzelne Segmente sein?
• Wird ein Sockel benötigt?
• Gibt es Befestigungspunkte?
• Muss das Objekt im Innen- oder Außenbereich stehen?
• Wird es mehrfach transportiert?
• Muss es schnell auf- und abgebaut werden?
• Wird eine Transportkiste oder Verpackung benötigt?

Gerade bei Messe- und Eventprojekten ist diese Planung entscheidend. Denn ein Objekt, das beeindruckend aussieht, aber schwer zu transportieren oder aufzubauen ist, verursacht unnötige Probleme.

Ein gutes XXL-Exponat ist deshalb nicht nur gestalterisch überzeugend, sondern auch praktisch durchdacht.

Warum der Prozess so wichtig ist

Großformatiger 3D-Druck ist weit mehr als reine Fertigung. Der Drucker ist nur ein Teil des Projekts. Die eigentliche Qualität entsteht durch das Zusammenspiel vieler Schritte:

von der Idee zur Datei,
von der Datei zur druckbaren Konstruktion,
von der Konstruktion zum segmentierten Objekt,
vom Druckteil zur glatten Oberfläche,
von der Lackierung zum fertigen Exponat,
vom fertigen Objekt zum erfolgreichen Einsatz.

Jeder dieser Schritte beeinflusst das Ergebnis.

Deshalb ist Erfahrung im großformatigen 3D-Druck so wichtig. Wer nur die Datei betrachtet, übersieht den späteren Einsatz. Wer nur den Druck betrachtet, übersieht die Oberfläche. Wer nur die Form betrachtet, übersieht Transport, Montage und Wirkung.

Ein gutes XXL-Exponat entsteht, wenn all diese Punkte zusammen gedacht werden.

Typische Projekte: Wo dieser Prozess besonders sinnvoll ist

Messeexponate

Messeexponate sollen Produkte sichtbar, verständlich und aufmerksamkeitsstark präsentieren. Der großformatige 3D-Druck eignet sich besonders gut, um technische Produkte, Bauteile oder Markenobjekte in eine Form zu bringen, die auf einem Messestand wirkt.

Ein kleines Produkt kann vergrößert werden. Ein schweres Bauteil kann als leichteres Modell entstehen. Eine komplexe Funktion kann durch ein anschauliches Exponat besser erklärt werden.

XXL-Werbefiguren und Maskottchen

Werbefiguren und Maskottchen leben von Präsenz. Durch den großformatigen 3D-Druck können digitale Figuren, Charaktere oder Markenmotive als physische Objekte umgesetzt werden.

Das macht sie ideal für Messen, Events, Verkaufsflächen und Social-Media-wirksame Fotopunkte.

Prototypen und Designmodelle

In der Produktentwicklung hilft der 3D-Druck dabei, digitale Entwürfe schnell in reale Modelle zu überführen. So lassen sich Formen, Proportionen und Designentscheidungen besser bewerten.

Gerade bei großen Bauteilen, Gehäusen oder Verkleidungsteilen ist das ein großer Vorteil.

Eventinstallationen

Für Events müssen Objekte oft individuell, auffällig und termingerecht entstehen. Der großformatige 3D-Druck ermöglicht es, Kampagnenmotive, Produktinszenierungen oder temporäre Installationen schnell physisch umzusetzen.

Kunst, Museen und Ausstellungen

Auch im kulturellen Bereich bietet der Prozess viele Möglichkeiten. Repliken, Skulpturen, historische Modelle oder Ausstellungselemente können digital vorbereitet und als physische Objekte realisiert werden.

Was Kunden vor Projektstart vorbereiten können

Je besser die Ausgangsinformationen sind, desto präziser lässt sich ein Projekt planen. Für eine erste Einschätzung sind folgende Informationen hilfreich:

• Welche Art von Objekt soll entstehen?
• Gibt es bereits CAD-Daten, 3D-Modelle, Scans oder Zeichnungen?
• Welche Größe ist gewünscht?
• Wo soll das Objekt eingesetzt werden?
• Innen oder außen?
• Einmaliger Einsatz oder mehrfacher Transport?
• Gibt es ein gewünschtes Finish?
• Soll das Objekt lackiert werden?
• Gibt es Corporate-Design-Vorgaben?
• Gibt es einen festen Termin?
• Muss das Objekt montiert, geliefert oder verpackt werden?

Diese Informationen helfen dabei, früh einzuschätzen, wie das Objekt sinnvoll umgesetzt werden kann.

Fazit: Ein XXL-Exponat entsteht nicht per Knopfdruck

Großformatiger 3D-Druck beginnt mit digitalen Daten, endet aber nicht beim Druck. Ein hochwertiges XXL-Exponat entsteht durch Planung, Erfahrung, technische Vorbereitung und handwerkliches Finish.

Von der ersten Idee über die Datenprüfung, Modellanpassung, Segmentierung, Fertigung, Nachbearbeitung und Lackierung bis hin zu Transport und Einsatzort muss jeder Schritt zusammenpassen.

Genau darin liegt die Stärke eines professionellen großformatigen 3D-Druck-Prozesses: Er macht aus digitalen Entwürfen physische Objekte, die nicht nur groß sind, sondern funktionieren, auffallen und hochwertig wirken.

Bei Creative Polymer begleiten wir Projekte von der CAD-Datei bis zum fertigen Exponat.  So wird aus einer digitalen Idee ein Objekt, das sichtbar macht, was eine Marke, ein Produkt oder eine technische Lösung besonders macht.

Wir prüfen Daten, passen Modelle an, fertigen große Bauteile, fügen Segmente, bearbeiten Oberflächen, lackieren und bereiten Objekte für ihren Einsatz vor.

So wird aus einer Datei ein Objekt, das Marken sichtbar macht, Produkte erlebbar werden lässt und Räume prägt.
