Pago

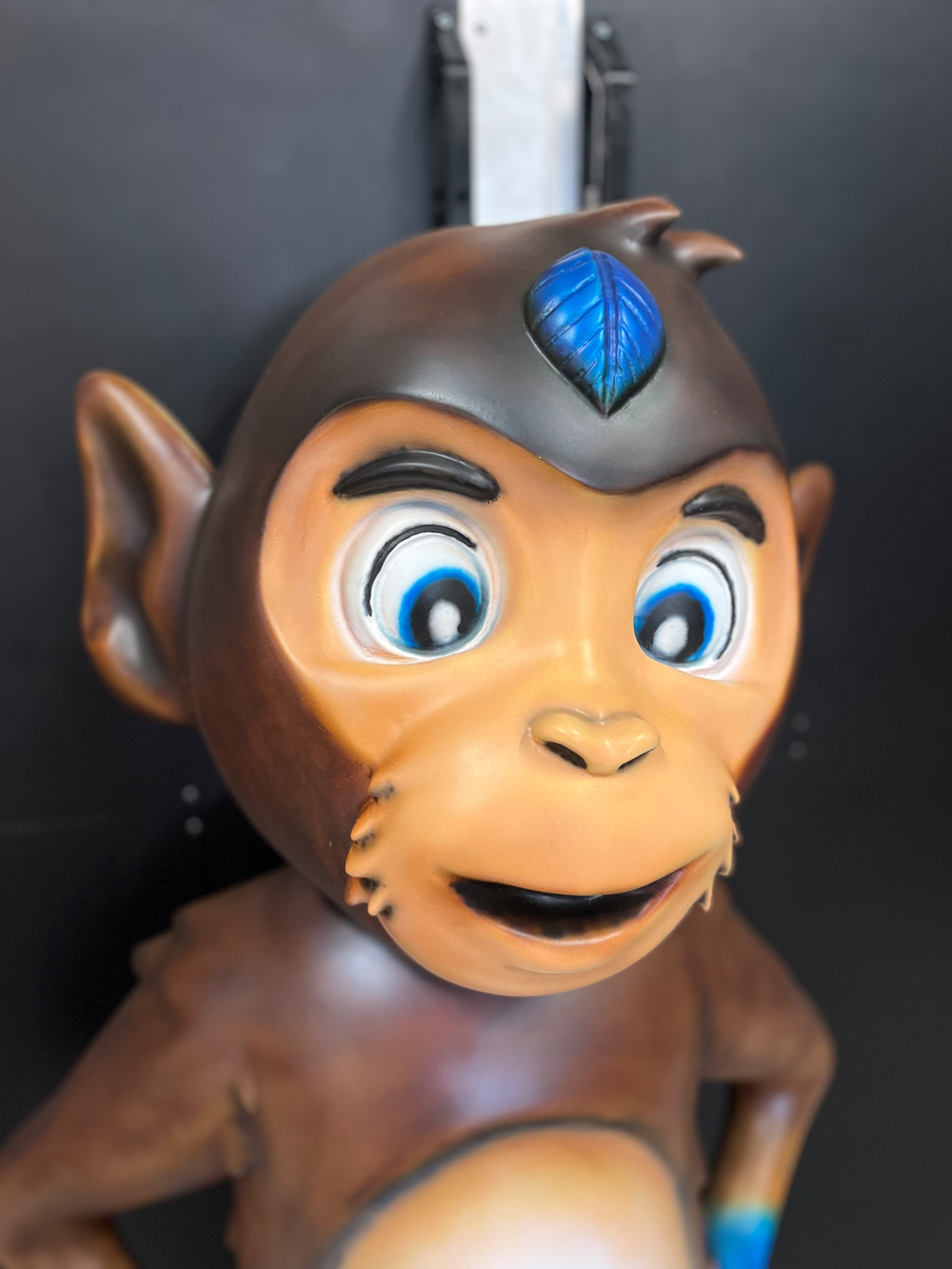

Großformatiger 3D-Druck des Maskottchens „Pago“ für die 1. Deutsche Escape Room Meisterschaft

Dimensionen (x-y-z): 760 x 418 x 1400 mm
Gewicht: ca. 22 kg
Projektdauer: 4 Wochen
Leistungen: 3D-Modellierung, großformatiger 3D-Druck, Lackierung

Maskottchen

Initiiert von der Bochum Marketing GmbH fand vom 01.10.2022 – 16.10.2022 im Rahmen des Projektes Code: Bochum die 1. Deutschen Escape Room Meisterschaft statt. Als Maskottchen des Events sollte der lebensgroße Affe "Pago" zum Leben erweckt werden.

Basierend auf farbigen 2D-Illustrationen wurde zunächst eine erste Version des 3D-Modells erstellt. Dieses Modell wurde mit dem Kunden besprochen, Änderungswünsche wurden aufgenommen und im 3D-Modell umgesetzt, um das finale 3D-Modell zu schaffen. Die gesamte 3D-Modellierung inklusive Iterationsschleifen dauerte etwa 3 Tage.


Nach der Freigabe durch den Kunden wurde das 3D-Modell für den großformatigen 3D-Druck auf unseren ThinkBig 3D-Druckern vorbereitet. Um die Druckzeit zu reduzieren und Stützmaterial zu sparen, wurden der Kopf und der Körper im 3D-Modell separiert, sodass eine parallele Fertigung auf zwei 3D-Druckern möglich war.


Aufgrund der Anforderung, die Figur auch im Außenbereich einzusetzen, wurde das 3D-Modell mit den passenden Prozessparametern gesliced und der großformatige 3D-Druck gestartet. Der 3D-Druck dauerte insgesamt etwa 14 Tage, und das Gesamtgewicht betrug 22 kg (ca. 18 kg Körper, ca. 4 kg Kopf). Nach Abschluss des 3D-Drucks wurde das Stützmaterial entfernt, und die Oberfläche wurde für die Nachbearbeitung vorbereitet. Im Hinblick auf die gewünschte Lackierung wurde als Material PLA gewählt, das sich besonders gut nachbearbeiten lässt und sich bei entsprechender Lackierung bestens für den Außeneinsatz eignet.


Um den typischen Stufeneffekt auf der Oberfläche von großformatigen 3D-Drucken zu glätten, wurde zunächst die Oberfläche des 3D-Drucks geschliffen und in mehreren Schichten grundiert sowie gespachtelt. Anschließend wurden die Farben für die Lackierung angemischt, und Pago wurde mittels Airbrush lackiert. Abschließend wurde als zusätzlicher Schutz gegen die Witterung ein Zwei-Komponenten-Schutzlack aufgebracht. Sowohl für das Grundieren und Spachteln als auch für die Lackierung wurden hochwertige Materialien aus dem Automobilbereich verwendet, die eine hohe Widerstandskraft gegen Witterung ermöglichen. Nach Fertigstellung der Lackierung wurden Kopf und Körper verklebt. Die Lackierung inklusive Schleifen, Grundieren und Montagedauerte etwa sieben Tage.


Abschließend wurde Pago direkt zum seinem ersten Einsatzort im Think Square – Escape Room in Bochum geliefert.
